　　实际测量时的注意事项：

　　示波器在用三端插头接入电源时，插头上的地线接到了插座的地线上。也就是说，这时，示波器里的所有“地”(包括探头上的那个地线夹)，都与插座上的“地”共地了。

　　注意：此时，你的示波器地线夹夹到哪里，哪里就接上了“大地”

　　如果你的电路的“地”，也跟插座共地。(这取决于你的电路的供电接法)

　　那么悲剧了，按图上那种接法测试，则会导致电路上L1下端被短接到地上，电路无法正常工作。

　　实际中，如果要这样测量，那么要使得：示波器-电路 之间不共地。实际有几种解决办法：

　　1.器浮地：把示波器的底线不接入插座(简单的办法是用两孔插座)，或者采用电池供电的示波器。缺点：示波器浮地，容易产生静电放电，击穿电路。

　　2.浮地：如采用锂电池供电、采用隔离电源等。

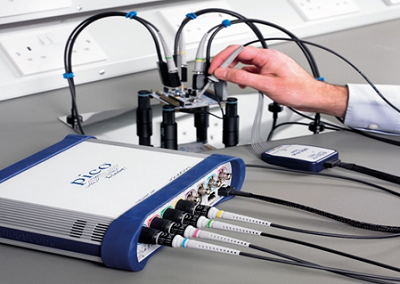

　　3.分测量：两个通道两个探头分别接上你的两个测量点，地线夹仍然夹到整个电路的地上。再用示波器的“通道+”和“2通道反相”功能，得到 通道1-通道2 的波形。优点：这是最常用的办法，成本低，性能也不太差。缺点：对两个通道的匹配要求高。

　　4.件的直接上差分探头吧XD。优点：寄生电容极小，pf级。高频性能远好于前三者，前三者都会引入很大的探头寄生电容。缺点：贵…
