如何提高相位差的测试精度?

日期:2021-03-03 浏览次数:427
0

  如何提高相位差的测试精度?

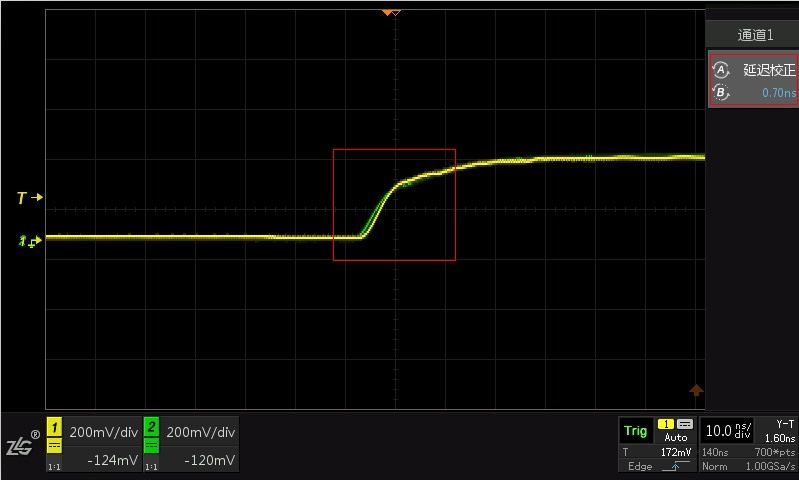

  测量相位差时,若要精确的测量,需要进行通道间的延迟校准和探头间的延迟校准。ZDS2022示波器内部具有通道延迟自动校准功能,每次开机都会自动进行校准。而外部探头由于受一致性(不同厂商、不同档位或工艺等因素)的影响,可能会有一点误差。探头间的延迟校准,可以通过同时输入一个边沿比较陡的信号(在最小时基时仍能看到上升沿的信号),然后使用旋钮A和旋钮B调节对应通道的延迟时间(旋钮A细调,旋钮B粗调,可调节范围为-100ns至100ns),如图7.3所示,使两通道的波形上升沿对齐。

  另外,提高采样率也有助于提高测量精度。在较大的时基档位下,采样率可能会下降,此时可将存储深度设置为112Mpts,提高采样率。
